Для создания диаграмм используется Мастер диаграмм. Мастер диаграмм позволяет создавать диаграмму по шагам с помощью серии диалоговых панелей.

Построение линейчатых диаграмм. Рассмотрим использование Мастера диаграмм для построения линейчатой диаграммы, позволяющей сравнить количество населения в восьми наиболее населенных странах мира (табл. 1.10).

На первом шаге необходимо выделить в таблице диапазон исходных данных и выбрать тип диаграммы. В данном случае диапазон - А2:В8, тип - линейчатая диаграмма.

На втором шаге необходимо определить, в строках или столбцах хранятся названия категорий и ряд данных, а также уточнить, в какой строке или каком столбце содержатся категории. В данном случае набор категорий (названия строк) содержится в столбце А, а ряд данных (численность населения) - в столбце В.

На третьем шаге необходимо настроить внешний вид диаграммы: ввести заголовок диаграммы (например, "Население некоторых стран мира") и названия оси категорий (например, "Страна") и оси значений (например, "Кол-во населения (миллионов человек)") и определить наличие горизонтальных линий сетки. Для идентификации столбцов вместо вывода под столбцами названий стран (категорий) удобнее использовать легенду.

На четвертом шаге необходимо выбрать вариант размещения диаграммы (например, на листе с данными).

В результате будет построена гистограмма, в которой высота столбцов пропорциональна численности населения в странах (рис. 1.7).

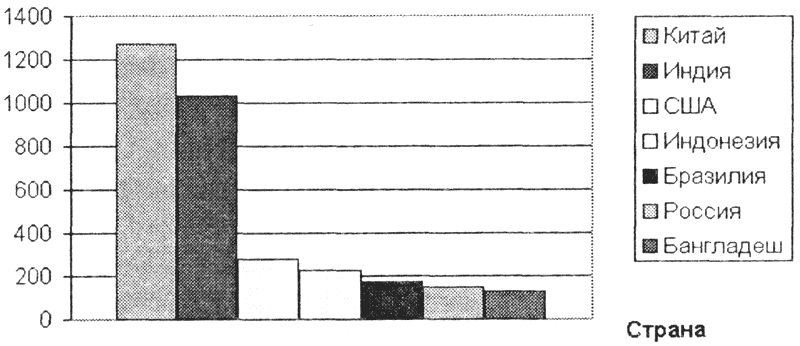

Рис. 1.7. Гистограмма с легендой

Построение круговых диаграмм. Рассмотрим использование Мастера диаграмм для построения круговой диаграммы, позволяющей наглядно представить долю цены каждого устройства в общей цене компьютера (табл. 1.11).

На первом шаге необходимо выделить в таблице диапазон исходных данных и выбрать тип диаграммы. В данном случае диапазон - А2:В11, тип - круговая диаграмма.

На втором шаге необходимо определить, в строках или столбцах хранятся названия категорий и ряд данных, а также уточнить, в какой строке или каком столбце содержатся категории. В данном случае набор категорий (названия устройств) содержится в столбце А, а ряд данных (цены) - в столбце В.

На третьем шаге необходимо настроить внешний вид диаграммы. Следует ввести заголовок диаграммы (например, "Доли цен устройств в цене компьютера"). Для идентификации секторов вместо вывода легенды отобразить рядом с секторами наименования категорий и значения долей цен устройств в процентах.

На четвертом шаге необходимо выбрать вариант размещения диаграммы (например, на отдельном листе).

В результате будет построена круговая диаграмма, в которой размеры угловых секторов пропорциональны долям цен устройств в общей цене компьютера (рис. 1.8).

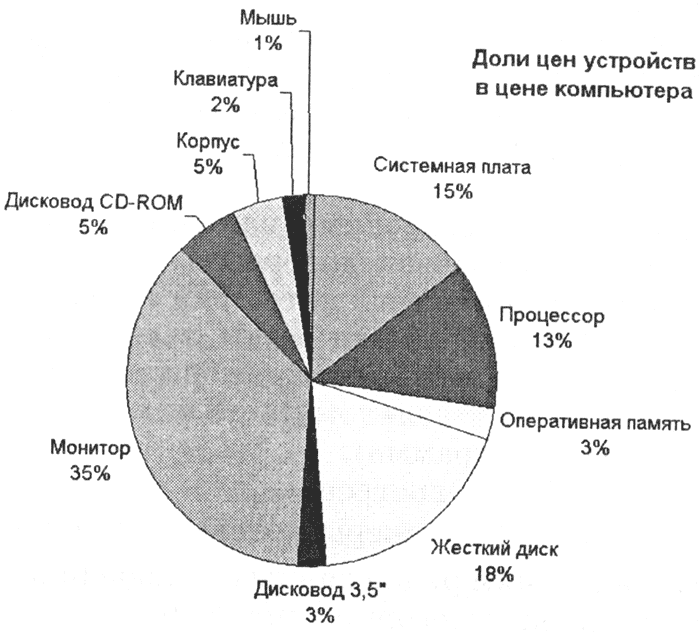

Рис. 1.8. Круговая диаграмма без легенды

Построение графиков. В качестве примера построения диаграммы типа график выполним построение графиков квадратичной функции у = х²-3 и функции квадратного корня у = Öx.

Функции представим в форме таблицы числовых значений аргумента и вычисленных значений функций.

На первом шаге необходимо выделить в таблице диапазон исходных данных и выбрать тип диаграммы. В данном случае диапазон - B1:J3, тип - график (табл. 1.12).

На втором шаге необходимо определить, в строках или столбцах хранятся названия категорий и ряды данных, а также уточнить, в какой строке или каком столбце содержатся категории. В данном случае набор категорий содержится в строке значений аргумента функций (строке 1), а рядами данных являются вычисленные значения функции у = х ² - 3 (строка 2) и функции у = Öx+4. (строка 3) (табл. 1.12).

На третьем шаге необходимо настроить внешний вид диаграммы: ввести заголовок диаграммы и названия осей, уточнить параметры шкал осей категорий и значений, определить наличие и внешний вид сетки и легенды и т. д.

На четвертом шаге необходимо выбрать вариант размещения диаграммы: на отдельном листе или на листе с данными (внедренная диаграмма).

В результате будут построены два графика функций у = х ² - 3 и у = Öx+4., маркеры которых имеют координаты у, равные значениям рядов данных, и координаты х, равные значениям ряда категорий (рис. 1.9).

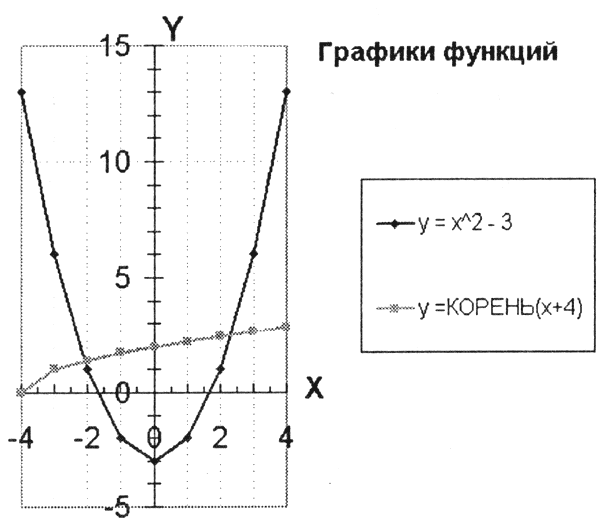

Рис. 1.9. Диаграмма типа график со шкалами осей и легендой

1. Какие действия необходимо произвести в процессе построения диаграммы с помощью Мастера диаграмм на первом, втором, третьем и четвертом шагах?

1. Практическое задание. Постройте диаграмму, показывающую значения в миллиметрах некоторых единиц измерения длины, пользуясь приведенными в таблице данными.

2. Практическое задание. Постройте диаграмму, показывающую распределение вами времени суток на различные виды деятельности (сон, учеба, выполнение домашних заданий, развлечения и др.).

3. Практическое задание. Постройте график линейной функции у = 5х - 2 на отрезке [-5; 5] с шагом 1.
